Dalam teknologi penyimpanan tenaga dan tenaga baru yang pesat membangun, sistem penyimpanan tenaga bateri secara beransur -ansur menjadi komponen utama transformasi struktur tenaga.
Di antara banyak teknologi penyimpanan tenaga, pek penyimpanan tenaga bateri yang disejukkan cecair menjadi pilihan arus perdana untuk loji kuasa penyimpanan tenaga berskala besar, sistem penyimpanan tenaga perindustrian, dan aplikasi berprestasi tinggi kerana keselamatan yang tinggi, kestabilan yang tinggi, dan jangka hayat yang panjang. Jadi, apa sebenarnya pek penyimpanan tenaga bateri yang disejukkan cecair? Apakah kelebihannya berbanding dengan kaedah penyimpanan tenaga yang disejukkan secara tradisional? Bagaimana ia berfungsi? Artikel ini akan memberikan pengenalan yang komprehensif kepada pek penyimpanan tenaga bateri yang disejukkan cecair.
1. Konsep asas Pek penyimpanan tenaga bateri yang disejukkan cecair

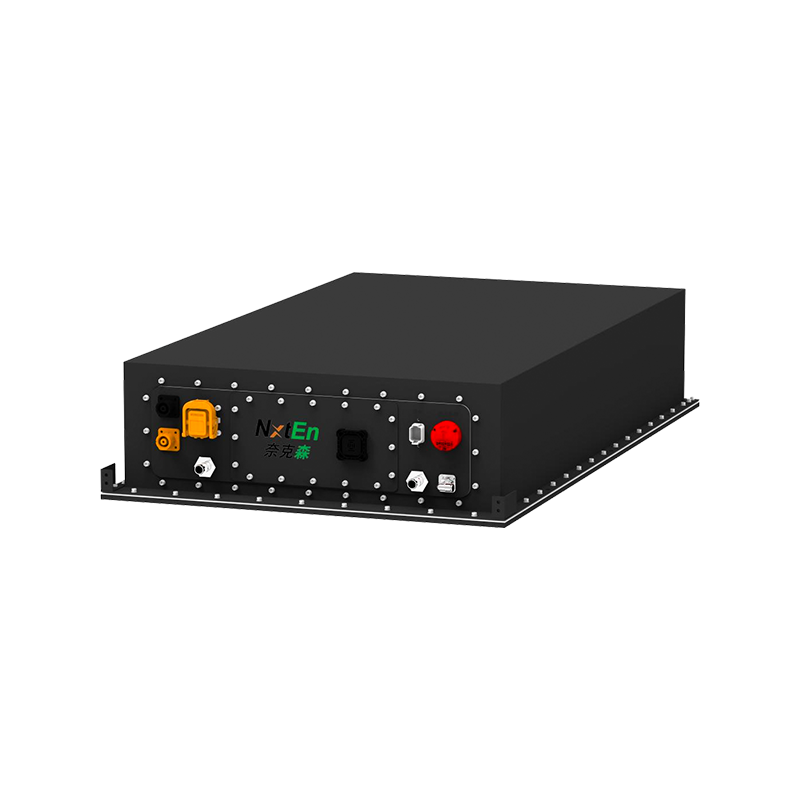

Pek penyimpanan tenaga bateri yang disejukkan cecair adalah peranti penyimpanan tenaga yang menggunakan teknologi penyejukan cecair untuk mengawal suhu bateri. Ia menggunakan bateri lithium (seperti bateri fosfat besi lithium) sebagai unit tenaga teras, mengintegrasikan dan membungkus modul bateri berganda. Aliran penyejuk beredar melalui saluran paip untuk menghilangkan haba dari bateri, dengan itu mengekalkan operasi bateri dalam julat suhu yang stabil dan selamat.
Sistem penyimpanan tenaga yang besar menjana haba yang ketara semasa pengisian dan pelepasan. Suhu yang berlebihan dapat mempercepatkan kemerosotan bateri, mengurangkan kecekapan, dan bahkan menimbulkan bahaya keselamatan. Sistem penyejukan cecair, melalui pertukaran haba yang cekap, simpan bateri dalam julat suhu operasi yang optimum, menghasilkan operasi yang lebih selamat, tahan lama, dan prestasi yang lebih tinggi.
Pek penyimpanan tenaga yang disejukkan cecair biasanya terdiri daripada empat bahagian utama:
Modul bateri: terdiri daripada pelbagai sel yang disambungkan dalam siri dan selari, ini adalah teras tenaga pek penyimpanan.
Plat/paip penyejuk: Penyejuk beredar dalam plat penyejukan, memindahkan haba dari bateri melalui pengaliran haba.
Sistem Pengurusan Thermal: Termasuk pam penyejuk, penukar haba, injap, dan sensor suhu, yang bertanggungjawab untuk mengedarkan suhu dan aliran kawalan cecair dan mengawal.
Sistem Pengurusan Bateri (BMS): Memantau voltan bateri, arus, dan suhu dalam masa nyata dan berfungsi bersempena dengan sistem pengurusan terma untuk memastikan operasi yang selamat dari seluruh sistem.
Struktur ini berfungsi rapat untuk membentuk sistem kawalan suhu yang stabil dan cekap.
Prinsip kerja pek penyimpanan tenaga yang disejukkan cecair
Inti sistem penyejukan cecair ialah "Pengurusan terma peredaran cecair." Aliran kerjanya adalah seperti berikut:
(1) bateri menjana haba semasa operasi;
(2) Plat penyejukan cecair dilampirkan pada modul bateri, menjalankan haba ke penyejuk melalui bahan konduktif termal logam;
(3) Aliran penyejuk di bawah pemacu pam, membawa haba ke penukar haba;
(4) Penukar haba menghilangkan haba (menukarnya dengan udara atau sistem penyejukan);
(5) Cecair yang disejukkan kembali ke plat penyejukan cecair, memulakan kitaran baru.
Melalui kitaran berterusan ini, suhu bateri dikawal dengan tepat dalam julat yang ideal, biasanya 20 ℃ -35 ℃.
2. Kelebihan dan ciri-ciri pek penyimpanan tenaga bateri yang disejukkan cecair
(1) Kawalan suhu yang tepat dan seragam
Berbanding dengan sistem penyejukan udara dengan perbezaan suhu yang besar dan pelesapan haba yang tidak sekata, penyejukan cecair dapat mengawal perbezaan suhu bateri dalam 3 ℃, dengan ketara mengurangkan risiko pelarian haba.
(2) Meningkatkan hayat dan prestasi bateri
Suhu yang stabil dengan berkesan melambatkan penuaan bateri, meningkatkan hayat bateri sebanyak 20%-40%, sementara juga meningkatkan kecekapan caj dan pelepasan.
(3) Keselamatan yang dipertingkatkan dengan ketara
Sistem penyejukan cecair dengan cepat dapat menghilangkan haba apabila suhu bateri tidak normal, dan pada masa yang sama berfungsi bersama-sama dengan BMS untuk perlindungan, menjadikannya sesuai untuk projek penyimpanan tenaga berskala besar.
(4) Sokongan untuk ketumpatan tenaga tinggi dan aplikasi berskala besar
Penyejukan cecair mempunyai keupayaan pelesapan haba yang kuat, menyokong operasi sistem penyimpanan tenaga yang lebih tinggi dan lebih besar, menjadikannya sangat sesuai untuk penyimpanan tenaga perindustrian dan komersial, pencukur puncak grid, dan senario integrasi penyimpanan tenaga fotovoltaik.
Bidang permohonan pek penyimpanan tenaga yang disejukkan cecair
Teknologi penyejukan cecair dengan cepat menembusi pelbagai senario penyimpanan tenaga, termasuk:
Stesen penyimpanan tenaga grid berskala besar (peraturan kekerapan, pencukur puncak, dan pengisian lembah)
Sistem Penyimpanan Tenaga Komersial dan Perindustrian (mengurangkan kos elektrik dan meningkatkan kestabilan bekalan kuasa)
Penyimpanan tenaga fotovoltaik bersepadu dan sistem penyimpanan tenaga angin
Kuasa sandaran untuk pusat data dan stesen asas komunikasi
Stesen Tukar Bateri Kenderaan Elektrik dan Stesen Pengisian.
Kestabilan dan keselamatan yang tinggi menjadikannya komponen penting dalam masa depan tenaga digital dan pintar.
Pek penyimpanan tenaga bateri yang disejukkan cecair adalah produk penyimpanan tenaga yang menggunakan peredaran cecair untuk pelesapan haba, mencapai operasi yang cekap, selamat, dan stabil. Dengan keselamatan yang tinggi, jangka hayat yang panjang, dan prestasi tinggi, ia menjadi salah satu penyelesaian penyimpanan tenaga yang paling penting dalam industri tenaga baru.
3. Kenapa semakin banyak pengeluar memilih penyelesaian penyimpanan tenaga yang disejukkan cecair?
Dengan pertumbuhan pesat industri tenaga baru dan pengembangan senario aplikasi penyimpanan tenaga, keselamatan bateri, kecekapan sistem, dan jangka hayat secara berterusan telah menjadi kebimbangan utama industri. Terutama di atas kuasa tinggi, aplikasi ketumpatan tenaga tinggi seperti stesen kuasa penyimpanan tenaga berskala besar, penyimpanan tenaga perindustrian dan komersial, dan integrasi penyimpanan tenaga fotovoltaik, penyelesaian penyimpanan tenaga yang disejukkan oleh udara tradisional tidak lagi dapat memenuhi keperluan prestasi yang lebih tinggi. Akibatnya, penyelesaian penyimpanan tenaga yang disejukkan cecair telah muncul dengan cepat dan menjadi pilihan arus perdana bagi banyak pengeluar peralatan penyimpanan tenaga. Jadi, mengapa lebih banyak pengeluar memilih penyelesaian penyimpanan tenaga yang disejukkan cecair? Apakah logik industri dan pemacu teknologi di belakang ini?
(1) Kritikal pengurusan haba menentukan had atas keselamatan sistem penyimpanan tenaga
Bateri yang paling biasa digunakan di stesen kuasa penyimpanan tenaga adalah bateri lithium besi fosfat dan bateri litium ternary. Kedua -dua jenis bateri ini terus menjana haba semasa mengecas dan menunaikan. Sekiranya haba tidak dapat hilang dalam masa, ia akan membawa kepada:
Peningkatan suhu bateri berterusan
Peningkatan rintangan dalaman
Ketidakseimbangan dalam tindak balas kimia
Hayat bateri yang dipendekkan
Paling berbahaya, ia boleh menyebabkan pelarian haba atau kemalangan keselamatan.
Penyejukan udara bergantung pada aliran udara untuk penyejukan, tetapi udara mempunyai kekonduksian terma yang sangat rendah dan kapasiti pelesapan haba yang terhad, terutamanya dalam ruang penyimpanan tenaga dengan bateri yang padat disusun, di mana haba tidak mudah hilang. Apabila sistem skala sehingga tahap megawatt, tekanan pada pengurusan terma akan berlipat ganda.
Sebaliknya, penyejukan cecair menggunakan penyejuk untuk terus menghubungi modul bateri untuk pemindahan haba, dan kadar pelesapan haba adalah berpuluh -puluh kali lebih cepat daripada udara. Oleh itu, semakin banyak pengeluar menyedari bahawa pengurusan haba telah menjadi sistem penyimpanan tenaga, dan penyejukan cecair adalah penyelesaian yang lebih efisien dan boleh dipercayai.
(2) Penyejukan cecair menjadikan sistem penyimpanan tenaga berskala besar lebih selamat
Industri penyimpanan tenaga berkembang pesat, dan loji kuasa besar sering dihubungkan dengan grid, sehingga meletakkan permintaan yang lebih tinggi terhadap keselamatan. Sistem penyejukan udara mempunyai keupayaan penyamaan suhu yang buruk, sering menyebabkan perbezaan suhu yang besar antara modul dan terlalu panas setempat. Untuk penyimpanan tenaga berkapasiti besar, ini adalah bahaya keselamatan yang berpotensi.
Teknologi penyejukan cecair menawarkan kelebihan berikut:
Perbezaan suhu yang lebih kecil: Penyejukan cecair boleh mengawal perbezaan suhu sel dalam 3 ℃, jauh lebih tinggi daripada perbezaan suhu 8-15 ℃ suhu sistem yang disejukkan udara. Konsistensi suhu yang lebih tinggi mengakibatkan lebih banyak degradasi bateri seragam dan keselamatan yang lebih tinggi.
Respon kawalan suhu yang lebih cepat: Apabila suhu bateri meningkat secara tidak normal, penyejukan cecair dapat dengan cepat mengeluarkan haba, mencegah pengumpulan terlalu panas setempat.
Menyokong pemantauan keselamatan kitaran hayat penuh: Sistem penyejukan cecair dikaitkan dengan BMS (Sistem Pengurusan Bateri) untuk mencapai: Pemantauan suhu masa nyata, pelarasan automatik aliran penyejuk, dan amaran kesalahan awal. Ini adalah semua keupayaan kawalan suhu yang tepat yang tidak dapat dicapai oleh sistem yang disejukkan oleh udara.
Oleh itu, penyelesaian penyejukan cecair, dengan keselamatan yang lebih tinggi dan keseragaman suhu yang lebih baik, secara semulajadi menjadi pilihan pilihan untuk projek penyimpanan tenaga berskala besar.
(3) Memperbaiki hayat bateri dan mengurangkan kos kitaran hayat penyimpanan tenaga
Kos bateri menyumbang lebih daripada 50% daripada jumlah kos sistem penyimpanan tenaga, dan jangka hayat secara langsung menentukan daya maju ekonomi sistem.
Masalah dengan penyelesaian yang disejukkan oleh udara: Perbezaan suhu yang besar membawa kepada kemerosotan sel yang tidak konsisten, mengakibatkan kos penyelenggaraan dan penggantian yang lebih tinggi. Kelebihan penyejukan cecair: Keseragaman suhu tinggi, menjadikan kadar kemerosotan setiap sel lebih konsisten, memanjangkan hayat bateri sebanyak 20%~ 40%. Mengurangkan kegagalan modul bateri pramatang, menurunkan kesukaran dan kekerapan penyelenggaraan.
Apabila skala sistem penyimpanan tenaga mencapai tahap MWH atau GWH, kelebihan kos yang dibawa oleh jangka hayat lanjutan adalah besar. Inilah sebabnya pengeluar lebih bersedia menggunakan teknologi penyejukan cecair, yang mempunyai jangka hayat yang lebih lama dan kos berikutnya yang lebih rendah.
(4) Penyejukan cecair lebih sesuai untuk ketumpatan tenaga yang tinggi dan sistem penyimpanan tenaga kuasa tinggi
Dengan pertumbuhan permintaan penyimpanan tenaga, pelbagai peranti penyimpanan tenaga berkembang ke arah "saiz yang lebih kecil dan kapasiti yang lebih besar".
Di bawah trend ini, sistem penyejuk udara secara beransur-ansur menunjukkan kekurangan mereka:
Reka bentuk saluran udara kompleks
Kesukaran meliputi ruang padat dengan aliran udara
Pelesapan haba yang tidak mencukupi semasa pengisian kuasa tinggi dan pelepasan
Sistem penyejukan cecair sangat sesuai dengan arah pembangunan ini.
Penyejukan cecair menawarkan beberapa kelebihan: pertukaran haba kecekapan tinggi, jejak kecil, sokongan untuk ketumpatan kuasa yang lebih tinggi, dan kebolehgunaan untuk senario tinggi, tinggi semasa.
Oleh itu, penyejukan cecair lebih berfaedah untuk aplikasi seperti penyimpanan tenaga kontena, penyimpanan tenaga yang dipasang di rak, penyimpanan tenaga stesen kuasa, dan penyimpanan tenaga untuk stesen bertukar bateri kenderaan elektrik dan stesen pengisian. Pengilang memilih penyelesaian penyejukan cecair sebahagian besarnya untuk menyelaraskan trend pembangunan "kuasa tinggi, ketumpatan tinggi, dan integrasi tinggi" dalam sistem penyimpanan tenaga.
(5) Sistem penyejukan cecair lebih pintar dan sesuai untuk pembangunan penyimpanan tenaga masa depan
Industri penyimpanan tenaga bergerak ke arah kecerdasan dan digitalisasi, dan sistem penyejukan cecair dengan lancar sesuai dengan trend ini.
Penambahan sensor suhu, sensor aliran, sensor tekanan, dan model algoritma untuk penyelesaian penyejukan cecair membolehkan sistem untuk: secara automatik mengawal kelajuan penyejukan, secara bijak meramalkan perubahan suhu, mengoptimumkan penggunaan tenaga, dan mencapai pemantauan dan diagnosis jauh.
Dengan aplikasi AI, Pengurusan Kesihatan Bateri (BHM), dan platform data besar, sistem penyejukan cecair dapat dicapai: amaran kesalahan awal, pelarasan automatik zon suhu optimum, pengiraan lengkung jangka hayat, dan kos operasi yang optimum. Sebaliknya, penyelesaian yang disejukkan oleh udara berjuang untuk mencapai pengurusan pintar yang halus; Oleh itu, trend ke arah kecerdasan mempercepatkan populasi penyelesaian penyejukan cecair.
(6) Kos sistem penyejukan cecair berkurangan dengan cepat, menurunkan penghalang kemasukan industri
Pada masa -masa awal, penyelesaian penyejukan cecair sememangnya lebih mahal dan struktur lebih kompleks, jadi penyejukan udara menjadi arus perdana. Walau bagaimanapun, dengan kematangan teknologi dan skala rantaian bekalan, kos sistem penyejukan cecair telah menurun dengan ketara:
Pengeluaran plat penyejukan cecair yang diseragamkan
Modularization sistem peredaran penyejuk
Peningkatan integrasi sistem kawalan
Skala ekonomi yang dibawa oleh perkembangan permintaan yang pesat dalam industri penyimpanan tenaga
Pada masa ini, jurang kos antara penyejukan cecair dan penyejukan udara telah menyempitkan dengan ketara, sementara kelebihan prestasi menjadi semakin jelas.
Logik pemilihan pengeluar telah menjadi jelas: peningkatan kecil dalam hasil kos yang lebih tinggi lebih tinggi keselamatan dan pulangan jangka hayat, menjadikannya pilihan yang sangat berbaloi.
4. Bagaimanakah pek bateri yang disejukkan cecair mencapai kecekapan dan keselamatan yang tinggi?
Dalam penyimpanan tenaga dan industri tenaga baru yang pesat membangun, keselamatan dan kecekapan sistem bateri telah menjadi tumpuan utama industri. Sama ada stesen kuasa penyimpanan tenaga grid berskala besar, sistem penyimpanan tenaga perindustrian dan komersil, atau stesen pengisian kenderaan elektrik dan stesen pertukaran dan peralatan tenaga luaran, pek bateri yang stabil, cekap, dan boleh dipercayai adalah penting. Pek bateri yang disejukkan cecair telah muncul dengan cepat dalam konteks ini, menjadi penyelesaian kawalan suhu penyimpanan tenaga arus perdana. Jadi, bagaimana sebenarnya pek bateri yang disejukkan cecair mencapai kecekapan dan keselamatan yang tinggi?
(1) Nilai teras pek bateri yang disejukkan cecair: Kawalan suhu menentukan prestasi dan keselamatan
Bateri menjana sejumlah besar haba semasa mengecas dan menunaikan. Sekiranya haba ini tidak dapat hilang dalam masa, ia bukan sahaja akan mengurangkan kecekapan tetapi juga boleh menyebabkan bahaya keselamatan. Data industri menunjukkan bahawa lebih daripada 80% kegagalan bateri berkaitan dengan pelarian suhu, sementara sistem penyejukan udara tradisional, disebabkan oleh kekonduksian terma udara yang lemah, tidak dapat memenuhi keperluan pelesapan haba aplikasi ketumpatan tenaga tinggi.
Pek bateri yang disejukkan cecair secara langsung mengeluarkan haba dari bateri melalui penyejuk yang beredar, menawarkan keupayaan pertukaran haba berpuluh-puluh kali lebih kuat daripada sistem yang disejukkan udara, dengan itu mengekalkan suhu operasi bateri yang stabil dan seimbang. Keupayaan kawalan suhu ini adalah asas untuk mencapai "keselamatan kecekapan tinggi."
(2) Bagaimanakah pek bateri yang disejukkan cecair mencapai pelesapan haba yang cekap?
Prinsip reka bentuk sistem penyejukan cecair boleh diringkaskan dalam empat perkataan: pemindahan haba pesat. Struktur terasnya termasuk:
Plat penyejukan cecair dalam hubungan rapat dengan modul bateri: Saluran penyejukan dalam plat penyejukan cecair adalah dekat dengan bateri, dengan cepat menyerap haba melalui kekonduksian haba yang tinggi dari bahan logam.
Peredaran penyejuk menghilangkan haba: Pam beredar memacu aliran penyejuk, memindahkan haba dari bateri ke penukar haba.
Pelepasan haba yang cekap oleh penukar haba: Penukar haba selanjutnya menghilangkan haba melalui udara atau cecair, yang membolehkan penyejuk menyejukkan lagi.
Sistem kawalan suhu pintar: Sensor suhu dan sistem kawalan memantau suhu bateri dalam masa nyata dan secara automatik menyesuaikan kadar aliran dan kelajuan penyejuk. Melalui mekanisme gelung tertutup "penyerapan haba → pemindahan haba → pelesapan haba → peredaran," sistem penyejukan cecair memastikan bahawa bateri sentiasa beroperasi dalam julat suhu optimum (biasanya 20-35 ℃), menjamin output prestasi yang stabil dan boleh dipercayai.
(3) Bagaimanakah teknologi penyejukan cecair meningkatkan kecekapan bateri?
Peningkatan kecekapan terutamanya ditunjukkan dalam tiga aspek:
Kestabilan suhu yang lebih baik meningkatkan kecekapan caj dan pelepasan. Kadar tindak balas kimia bateri secara langsung berkaitan dengan suhu. Suhu yang berlebihan membawa kepada tindak balas yang terlalu cepat dan peningkatan rintangan dalaman, sementara suhu yang terlalu rendah mengurangkan prestasi pelepasan. Sistem penyejukan cecair menyimpan bateri dalam julat prestasi yang optimum, yang membolehkan penukaran tenaga yang lebih cekap.
Penyejukan cepat mengelakkan batasan kuasa. Dalam aplikasi kuasa tinggi (seperti pelepasan puncak dan pengecasan cepat), pembentukan haba mengehadkan output bateri. Sistem penyejukan cecair dapat dengan cepat menghilangkan haba, membolehkan bateri mengekalkan output kuasa tinggi secara berterusan.
Perbezaan suhu kecil meningkatkan konsistensi sistem. Sistem penyejukan cecair dapat mengawal perbezaan suhu antara sel ke dalam 3 ℃, jauh lebih baik daripada 8-15 ℃ penyejukan udara. Konsistensi yang lebih baik menghasilkan kecekapan sistem keseluruhan yang lebih tinggi dan degradasi yang lebih seragam.
Ringkasnya, pek bateri yang disejukkan cecair menyimpan bateri dalam keadaan optimum, mencapai penggunaan tenaga yang lebih tinggi dan output prestasi yang lebih stabil.
(4) Bagaimanakah pek bateri yang disejukkan cecair mencapai keselamatan yang lebih tinggi?
Berbanding dengan penyelesaian yang disejukkan oleh udara, penyelesaian yang disejukkan cecair mempunyai kelebihan yang ketara dalam keselamatan. Sebab utama termasuk:
Kawalan suhu yang lebih tepat, mengurangkan risiko pelarian haba.
Pelarian haba sering disebabkan oleh suhu tinggi setempat, sementara sistem yang disejukkan cecair dapat dengan cepat menghilangkan haba setempat, mencegah pembentukan suhu.
Sistem Pemantauan Suhu Komprehensif.
Sistem yang disejukkan cecair biasanya termasuk:
Sensor suhu pelbagai titik
Pemantauan suhu penyejuk
Pemantauan aliran dan tekanan
Integrasi yang mendalam dengan BMS.
Ini membolehkan sistem memberikan amaran awal anomali suhu, yang membolehkan langkah -langkah pencegahan sebelum kegagalan berlaku.
5. Bagaimana untuk mengekalkan sistem penyimpanan tenaga bateri yang disejukkan cecair?
Sistem penyimpanan tenaga bateri yang disejukkan dengan cecair, dengan prestasi kawalan suhu yang cekap, stabil, dan selamat, telah menjadi teknologi arus perdana dalam projek penyimpanan tenaga berskala besar, penyimpanan tenaga perindustrian dan komersil, penyimpanan tenaga grid, dan sistem penyimpanan tenaga fotovoltaik bersepadu. Walau bagaimanapun, walaupun dengan keupayaan pelesapan haba yang sangat baik bagi sistem yang disejukkan cecair, penyelenggaraan harian tetap penting. Penyelenggaraan yang baik bukan sahaja memastikan operasi stabil jangka panjang sistem tetapi juga memanjangkan hayat bateri, mengurangkan kos operasi dan penyelenggaraan, dan meningkatkan nilai keseluruhan aset penyimpanan tenaga. Jadi, bagaimana untuk mengekalkan sistem penyimpanan tenaga bateri yang disejukkan dengan betul?
(1) Pemantauan Harian: Menjaga sistem dalam keadaan terkawal
Inti penyimpanan tenaga yang disejukkan cecair adalah sistem kawalan suhu, oleh itu, adalah perlu untuk mengekalkan pemantauan masa nyata parameter sistem utama. Ini terutamanya termasuk:
Pemantauan suhu
Periksa dengan kerap suhu modul bateri
Pastikan perbezaan suhu sel kekal dalam julat yang dibenarkan (biasanya ≤ 3-5 ° C)
Periksa pemanasan setempat atau tempat panas yang tidak normal
Kestabilan suhu secara langsung berkaitan dengan hayat bateri dan keselamatan dan harus menjadi item pemeriksaan harian yang paling penting.
Suhu penyejuk, tekanan, dan kadar aliran
Adakah perbezaan suhu dalam litar bekalan penyejuk normal?
Adakah kadar aliran stabil?
Adakah terdapat turun naik tekanan yang tidak normal? Aliran yang tidak mencukupi atau tekanan rendah mungkin isyarat penyumbatan paip, kebocoran, atau kegagalan pam.
Rekod penggera sistem
Periksa secara kerap BMS, EMS, dan penggera pengawal penyejukan cecair
Mengendalikan suhu yang tidak normal, penggera aliran, dan kesilapan sensor
Pengesanan dan pengendalian awal melalui pemantauan perisian adalah kaedah penyelenggaraan yang paling berkesan.
(2) Penyelenggaraan Sistem Penyejukan Cecair: Langkah -langkah utama untuk memastikan prestasi penyejukan
Penyelenggaraan sistem penyimpanan tenaga yang disejukkan cecair memberi tumpuan kepada aspek berikut:
Penyelenggaraan dan penggantian penyejuk
Penggunaan jangka panjang penyejuk boleh menyebabkan perubahan degradasi, pencemaran, dan kepekatan. Oleh itu, perlu:
Kerap periksa tahap penyejuk
Memastikan kepekatan penyejuk dan nisbah memenuhi keperluan
Ganti penyejuk mengikut cadangan pengeluar (biasanya setiap 1-2 tahun)
Menggunakan cecair yang tidak patuh akan menjejaskan kecekapan pertukaran haba dan mungkin juga menghancurkan paip.
Semak kebocoran dalam sistem penyejukan cecair. Kebocoran dalam sistem penyejukan cecair boleh menyebabkan: mengurangkan kecekapan penyejukan; Pam pemalasan dan potensi risiko litar pintas. Pemeriksaan biasa diperlukan untuk menangani: sambungan longgar; Retak dalam paip penuaan; Rembesan penyejuk.
(3) Pemeriksaan pembersihan dan keadaan plat penyejukan cecair. Pembentukan skala, penyumbatan, atau hubungan yang lemah dalam plat penyejukan cecair secara langsung mempengaruhi kecekapan pelesapan haba. Semak: Saluran aliran penyejuk yang tidak terhalang; Hubungan lancar dan ketat dengan modul bateri; Kakisan atau ubah bentuk.
Pemeriksaan pam beredar. Pam beredar adalah komponen kuasa teras sistem penyejukan cecair dan memerlukan pemeriksaan tetap untuk menangani: bunyi yang tidak normal; Aliran dan tekanan yang stabil; Getaran dan kebocoran. Membaiki atau menggantikan jika perlu.
(4) Penyelenggaraan Modul Bateri: Kunci untuk Memperluas Hayat Bateri. Walaupun sistem penyejukan cecair dengan ketara mengurangkan kemerosotan bateri, penyelenggaraan modul yang diperlukan masih penting.
Periksa konsistensi sel: perbezaan voltan sel individu; Konsistensi suhu; Trend rintangan dalaman. Sekiranya perbezaannya terlalu besar, penyamaan harus dilakukan atau modul harus diganti. Pembersihan dan penyingkiran habuk
Menjaga ruang bateri yang bersih mengurangkan sistem haba dan kerosakan habuk kepada komponen elektronik.
Pemeriksaan komponen tetap
Memastikan komponen pemasangan modul selamat untuk mengelakkan hubungan yang tidak disebabkan oleh getaran.
(5) Penyelenggaraan Alam Sekitar: Faktor Luaran Menentukan Kestabilan Sistem Jangka Panjang
Mengekalkan pengudaraan yang baik dalam petak penyimpanan tenaga:
Walaupun ia adalah sistem yang disejukkan cecair, aliran udara yang mencukupi di dalam petak mengurangkan tekanan pelesapan haba secara keseluruhan.
Elakkan kesan alam sekitar yang melampau:
Elakkan cahaya matahari langsung di kawasan suhu tinggi.
Langkah -langkah antibeku diperlukan di kawasan sejuk.
Pengetatan dan perlindungan yang diperkuat diperlukan dalam persekitaran yang lembap atau menghakis.
6. Soalan yang sering ditanya mengenai pek penyimpanan tenaga bateri yang disejukkan cecair
Dengan perkembangan pesat industri tenaga baru, sistem penyimpanan tenaga secara beransur -ansur menjadi hab utama dalam struktur tenaga. Di antara banyak teknologi penyimpanan tenaga, pek penyimpanan tenaga bateri yang disejukkan cecair menjadi arus perdana industri kerana kecekapan pelesapan haba yang tinggi, keselamatan yang tinggi, jangka hayat panjang, dan kesesuaian untuk projek penyimpanan tenaga berskala besar. Artikel ini akan menjawab soalan yang paling kerap ditanya dari pelbagai dimensi, termasuk prinsip, prestasi, aplikasi, pemasangan, penyelenggaraan, dan keselamatan.
(1) Konsep asas Soalan Lazim
Q1. Apakah pek penyimpanan tenaga bateri yang disejukkan cecair?
Pek penyimpanan tenaga bateri yang disejukkan cecair adalah produk penyimpanan tenaga yang menggunakan penyejukan cecair untuk menguruskan suhu bateri. Bateri menjana sejumlah besar haba semasa operasi, terutamanya dalam senario pengisian kuasa tinggi, kuasa tinggi dan pelepasan. Pengumpulan haba boleh menyebabkan penurunan prestasi bateri dan juga risiko keselamatan. Sistem penyejukan cecair menggunakan penyejuk yang beredar di dalam paip untuk dengan cepat mengeluarkan haba, mencapai kawalan suhu yang sangat tepat dan membolehkan bateri beroperasi dalam julat suhu yang optimum, meningkatkan keselamatan sistem dan jangka hayat.
Q2. Mengapa kawalan suhu bateri diperlukan? Bateri lithium-ion sangat sensitif terhadap suhu. Suhu yang berlebihan tinggi mempercepatkan kemerosotan bateri dan meningkatkan risiko pelarian haba; Suhu yang berlebihan rendah mengurangkan kecekapan pengecasan dan pelepasan, dan juga boleh menghalang pengecasan sama sekali. Mengekalkan bateri dalam julat suhu seragam dan stabil adalah penting untuk memastikan operasi penyimpanan tenaga yang mampan dan selamat. Teknologi penyejukan cecair telah dibangunkan untuk meningkatkan ketepatan kawalan suhu, mengurangkan perbezaan suhu, dan meningkatkan kecekapan pelesapan haba.
Q3. Apakah perbezaan antara penyejukan cecair dan penyejukan udara?
Penyejukan cecair menggunakan penyejuk untuk mencapai pelesapan haba arah, manakala penyejukan udara hanya bergantung pada aliran udara. Penyejukan cecair menawarkan pelesapan haba yang lebih cepat, keseragaman suhu yang lebih baik, dan keselamatan yang lebih tinggi, menjadikannya sesuai untuk sistem penyimpanan tenaga berskala besar. Penyejukan udara, sementara agak murah, mengalami kawalan suhu yang tidak sekata dan lebih sesuai untuk penyimpanan tenaga berskala kecil. Apabila tapak penyimpanan tenaga berkembang, penyejukan cecair semakin menggantikan penyejukan udara sebagai penyelesaian arus perdana.
Q4. Apakah penyejuk dalam sistem penyejukan cecair? Adakah berbahaya?
Penyejuk umumnya merupakan campuran etilena glikol dan air, yang mempunyai kekonduksian terma yang sangat baik, ketidakmampuan, volatiliti rendah, rintangan kakisan, dan rintangan beku. Kekonduksian elektriknya sangat rendah, jadi kebocoran tidak akan segera menyebabkan litar pintas. Kebanyakan penyejuk sangat selamat, sama dengan penyejuk kenderaan, dan tidak diklasifikasikan sebagai bahan berbahaya.
(2) Soalan Lazim mengenai Prinsip Kerja
S5. Bagaimanakah sistem penyejukan cecair menyejukkan bateri?
Inti sistem penyejukan cecair terdiri daripada plat penyejukan cecair, penyejuk, pam air, penukar haba, dan pengawal. Apabila bateri menjana haba semasa operasi, haba dipindahkan ke penyejuk melalui hubungan antara modul bateri dan plat penyejukan cecair. Penyejuk beredar di bawah pemacu pam air, membawa haba dan memindahkannya ke penukar haba, di mana ia kemudiannya hilang melalui peralatan udara atau penyejukan. Seluruh sistem membentuk kitaran pertukaran haba yang berterusan, mengekalkan bateri dalam julat suhu yang sihat.
S6. Apakah fungsi plat penyejukan cecair?
Plat penyejukan cecair dilampirkan secara langsung ke modul bateri dan merupakan komponen utama untuk pemindahan haba. Reka bentuk saluran aliran ketepatan dalamannya membolehkan penyejuk sama rata menghubungi permukaan pelesapan haba, mencapai pelesapan haba yang cekap dan kawalan perbezaan suhu minimum. Prestasi plat penyejukan cecair menentukan kualiti pelesapan haba sistem penyejukan cecair dan hayat bateri.
Q7. Adakah sistem penyejukan cecair memerlukan kawalan pintar?
Ya. Sistem penyejukan cecair biasanya diintegrasikan dengan sistem pengurusan bateri (BMS). Apabila suhu meningkat, sistem secara automatik meningkatkan aliran penyejuk, menyesuaikan kedudukan injap, dan mengaktifkan mod penggalak untuk mencapai kawalan suhu yang tepat. Kawalan pintar bukan sahaja meningkatkan kecekapan tetapi juga menyediakan penggera atau penutupan yang tepat pada masanya dalam situasi yang tidak normal, memastikan keselamatan.
(3) Soalan Lazim Kelebihan Prestasi
Q8. Apakah kelebihan teras pek penyimpanan tenaga yang disejukkan cecair?
Kelebihan utama pek penyimpanan tenaga yang disejukkan cecair termasuk:
Kawalan suhu yang lebih tepat, dengan perbezaan suhu antara bateri yang dikawal dalam jarak 3 ° C;
Maklum balas pelesapan haba yang lebih cepat, mampu mengendalikan aplikasi kuasa tinggi;
Kehidupan kitaran bateri yang lebih baik, memanjangkan jangka hayat sebanyak 20%-40%;
Operasi yang lebih selamat, mengurangkan risiko pelarian haba;
Ketumpatan tenaga yang lebih tinggi, yang membolehkan sistem yang lebih padat;
Bunyi yang lebih rendah, sesuai untuk aplikasi perindustrian dan komersial.
Q9. Adakah sistem penyejukan cecair menggunakan elektrik? Adakah ia akan mengurangkan kecekapan penyimpanan tenaga?
Sistem penyejukan cecair tidak menggunakan tenaga untuk operasi pam dan pertukaran haba. Walau bagaimanapun, penggunaan tenaga keseluruhan sangat rendah, umumnya 1% -3% daripada jumlah tenaga sistem penyimpanan tenaga. Berbanding dengan keselamatan yang lebih baik dan jangka hayat yang dilanjutkan, penggunaan tenaga ini sepenuhnya dalam had yang boleh diterima.
Q10. Adakah bunyi dari sistem penyejukan cecair mempengaruhi penggunaannya?
Kebisingan dari sistem penyejukan cecair terutamanya berasal dari pam air dan kipas, dan umumnya lebih rendah daripada sistem yang disejukkan oleh udara. Oleh kerana penyejukan cecair mempunyai kecekapan pelesapan haba yang tinggi, kipas tidak perlu beroperasi pada kelajuan tinggi, menghasilkan bunyi keseluruhan yang lebih rendah, menjadikannya sesuai untuk kawasan sensitif bunyi seperti kilang dan bangunan komersial.
(4) Soalan Lazim Senario Aplikasi
Q11. Senario mana yang sesuai untuk menggunakan pek penyimpanan tenaga yang disejukkan cecair?
Pek penyimpanan tenaga yang disejukkan cecair sesuai untuk semua senario dengan keperluan yang tinggi untuk pelesapan haba, keselamatan, dan jangka hayat, termasuk:
Stesen penyimpanan tenaga grid berskala besar;
Penyimpanan tenaga perindustrian dan komersial;
Penyimpanan tenaga fotovoltaik, penyimpanan tenaga tenaga angin;
Sistem mikrogrid;
Kuasa sandaran pusat data;
Stesen pengecasan cepat, penyimpanan tenaga swap bateri;
Penyimpanan penyimpanan tenaga dalam persekitaran suhu tinggi atau sangat sejuk.

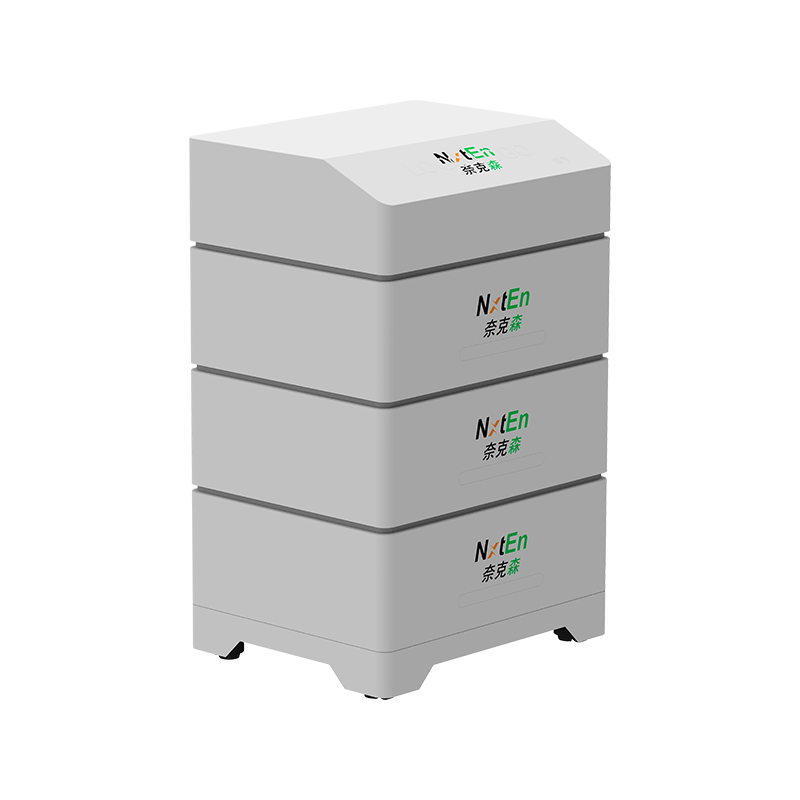

Q12. Adakah penyimpanan tenaga kediaman memerlukan penyejukan cecair?
Biasanya tidak. Penyimpanan tenaga kediaman adalah saiz kecil, rendah kuasa, dan menghasilkan sedikit haba; Penyejukan udara mencukupi. Sistem penyejukan cecair lebih sesuai untuk sistem penyimpanan tenaga berkapasiti besar dari 50kWh hingga MWh.
Q13. Adakah penyimpanan tenaga yang disejukkan cecair sesuai untuk kawasan suhu tinggi?
Sangat sesuai. Sistem penyejukan cecair boleh mengekalkan kawalan suhu yang stabil di kawasan suhu tinggi, melaksanakan dengan baik dalam persekitaran suhu tinggi seperti padang pasir, loji kuasa, dan kabin kontena. Dalam haba yang melampau, ia juga boleh berfungsi bersempena dengan penghawa dingin.
Q14. Bolehkah sistem penyejukan cecair berfungsi di kawasan sejuk?
Ya. Penyejuk mempunyai sifat antibeku, dan sistem penyejukan cecair dapat mengekalkan ketidakstabilan pada suhu rendah. Ia juga boleh meningkatkan suhu pek bateri melalui strategi kawalan suhu, membolehkan sistem beroperasi secara normal dalam persekitaran puluhan darjah di bawah sifar.
(5) Soalan Lazim Pemasangan dan Penggunaan
Q15. Apa yang perlu diperhatikan semasa memasang pek penyimpanan tenaga yang disejukkan cecair?
Semasa pemasangan, pastikan:
Pengudaraan yang baik dan tiada halangan di laman web ini;
Asas peralatan, kalis air, dan debu;
Sambungan paip penyejuk ketat dan kebocoran;
Pendawaian standard untuk komunikasi dan talian kuasa;
Cahaya, angin, dan hujan ambien tidak boleh terus menghubungi pek bateri;
Pentauliahan komprehensif perlu dilakukan selepas pemasangan sistem, termasuk kadar aliran, tekanan, dan ujian suhu. Pemasangan yang betul dapat mengurangkan kegagalan kemudian dan meningkatkan keselamatan.
Q16. Bolehkah pek penyimpanan tenaga yang disejukkan cecair dipasang di luar rumah?
Kebanyakan produk penyimpanan tenaga yang disejukkan dengan cecair menggunakan reka bentuk kontena atau rak yang dipasang dan boleh digunakan secara langsung di luar rumah. Walau bagaimanapun, langkah-langkah perlindungan alam sekitar diperlukan, seperti cahaya matahari, tempat perlindungan hujan, asas kelembapan, dan peranti perlindungan kilat.
Q17. Adakah sistem yang disejukkan cecair perlu diisi semula selepas pemasangan?
Sesetengah sistem datang pra-dipenuhi dengan penyejuk, sementara yang lain memerlukan tambahan di tempat. Penyejuk mesti ditambah mengikut kepekatan dan nisbah yang diperlukan oleh pengeluar. Selepas menambah penyejuk, langkah pembersihan udara mesti dilakukan untuk memastikan tiada gelembung udara dalam sistem, mengekalkan saluran aliran yang baik.
(6) Soalan Lazim Penyelenggaraan
Q18. Berapa kerapkah penyejuk dalam sistem yang disejukkan cecair berubah?
Secara amnya disyorkan untuk mengubahnya setiap 1-2 tahun. Dalam persekitaran suhu tinggi dan senario operasi kuasa tinggi jangka panjang, kitaran penggantian boleh dipendekkan dengan sewajarnya. Sekiranya penyejuk didapati mendung, berwarna, atau mengandungi kekotoran, ia mesti diganti dengan segera.
Q19. Bilakah paip yang disejukkan cecair diperiksa? Situasi berikut memerlukan pemeriksaan segera:
Kenaikan tidak normal dalam suhu bateri;
Penggera sistem yang menunjukkan kadar aliran menurun;
Turun naik tekanan penyejuk;
Jejak cecair di atas tanah;
Bunyi bising yang tidak normal atau getaran yang ketara.
Pemeriksaan tetap boleh menghalang bahaya keselamatan yang disebabkan oleh kebocoran kecil yang berpanjangan.
S20. Adakah pam air dalam sistem penyejukan cecair rosak?
Pam air adalah komponen operasi beban tinggi dan boleh dipakai selepas operasi jangka panjang. Jangka hayatnya adalah puluhan ribu jam atau lebih, dan ia boleh diganti jika perlu. Pemantauan secara tetap bunyi, kadar aliran, dan suhu dapat mengesan tanda -tanda penuaan pam terlebih dahulu.
Q21. Adakah sistem penyejukan cecair memerlukan pembersihan?
Ya. Deposit atau skala dalam penyejuk akan mengurangkan kecekapan pertukaran haba. Kitaran pembersihan bergantung kepada persekitaran operasi dan kualiti penyejuk; Pembersihan lengkap disyorkan setiap 1-2 tahun.
(7) Soalan Lazim Keselamatan
Q22. Adakah kebocoran dalam sistem penyejukan cecair menyebabkan litar pintas?
Tidak, ia tidak akan menyebabkan litar pintas segera. Penyejuk mempunyai kekonduksian yang sangat rendah dan jauh lebih selamat daripada air tulen. Petak bateri juga mempunyai pengesanan kebocoran dan fungsi penggera; Sistem ini akan ditutup secara automatik apabila mengesan risiko. Insiden kebocoran sangat jarang berlaku apabila dikekalkan mengikut spesifikasi.
Q23. Bolehkah Penyimpanan Tenaga Penyimpanan Cecair Pengalaman Thermal Runaway?
Mana -mana sistem bateri lithium membawa risiko teori, tetapi penyejukan cecair dengan ketara mengurangkan kebarangkalian. Dengan kawalan suhu yang tepat, pelesapan haba seragam, dan mekanisme perlindungan pintar, penyejukan cecair dengan berkesan menindas penyebaran pelarian haba, menjadikannya salah satu kaedah kawalan suhu penyimpanan tenaga yang paling selamat yang kini tersedia.
Q24. Apa yang berlaku jika sistem penyejuk cecair kehilangan kuasa?
Sistem ini akan berhenti beredar, tetapi selagi suhu bateri tidak terus meningkat, tidak akan ada bahaya segera. Jika beroperasi pada kuasa tinggi, BMS secara automatik akan mengurangkan kuasa atau menghentikan operasi untuk memastikan suhu bateri tidak terus meningkat.
Q25. Apakah langkah pencegahan kebakaran yang tersedia untuk penyimpanan tenaga yang disejukkan cecair?
Ini biasanya termasuk: pemantauan sensor asap dan suhu; sistem pemadam gas (seperti sulfur hexafluoride, gas lengai); Langkah -langkah keselamatan elektrik seperti perlindungan fius dan mengehadkan semasa; dan reka bentuk penebat haba bebas untuk petak penyimpanan.
(8) Soalan Lazim Perolehan dan Pemilihan
Q26. Apakah petunjuk yang perlu dipertimbangkan semasa memilih pek penyimpanan tenaga yang disejukkan cecair? Termasuk tetapi tidak terhad kepada: keupayaan kawalan perbezaan suhu; Jenis bateri (mis., Fosfat besi lithium); Ketumpatan tenaga; Reka bentuk struktur penyejukan cecair maju; Ketahanan penyejuk; Tahap kecerdasan BMS; Pensijilan keselamatan sistem; Perkhidmatan jangka hayat dan jaminan sistem; Keserasian EMS.

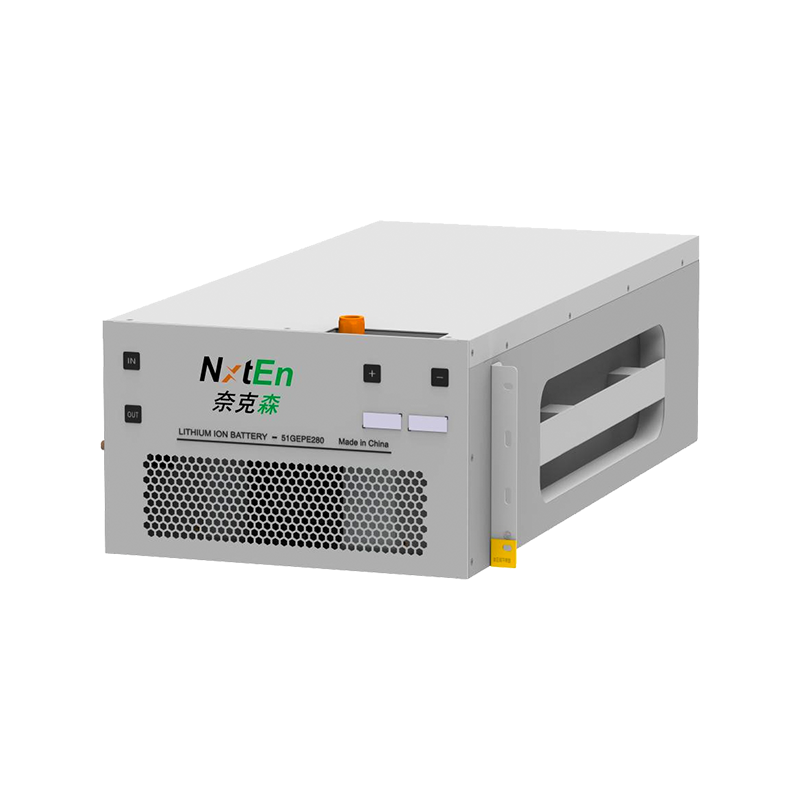

S27. Adakah penyimpanan tenaga yang disejukkan cecair lebih mahal daripada penyimpanan yang disejukkan oleh udara?
Walaupun kos peralatan awal memang lebih tinggi, penyejukan cecair menawarkan kelebihan yang ketara ke atas operasi jangka panjang: hayat bateri yang lebih lama; KECUALI KECUALI; Risiko yang lebih rendah daripada insiden keselamatan; Kos penyelenggaraan yang lebih rendah.
Kos kitaran hayat keseluruhan sebenarnya lebih berfaedah.
Pek penyimpanan tenaga bateri yang disejukkan cecair, dengan kelebihan berbilang mereka seperti keselamatan, kebolehpercayaan, kecekapan tinggi, dan jangka hayat yang panjang, menjadi trend teknologi teras dalam industri penyimpanan tenaga. Melalui pemahaman yang mendalam tentang asas-asas, mekanisme operasi, strategi keselamatan, kaedah penyelenggaraan, dan senario aplikasi sistem yang disejukkan cecair, pengguna dapat menilai secara saintifik, menggunakan, dan mengurus teknologi penyimpanan tenaga canggih ini.
